Особенности водохозяйственных расчетов промышленных насосных станций

На промышленных предприятиях водопотребление в течение суток может быть равномерным и неравномерным.

При равномерном водопотребле-нии насосы подбирают с расчетом на равномерную подачу воды (подача насоса равна 4,17% суточного расхода). Необходимость в устройстве водонапорной башни отпадает, поскольку требуемый напор обеспечивается насосами. В некоторых случаях, исходя из специфических требований отдельных производств, может быть предусмотрено устройство башни с некоторым аварийным запасом воды.

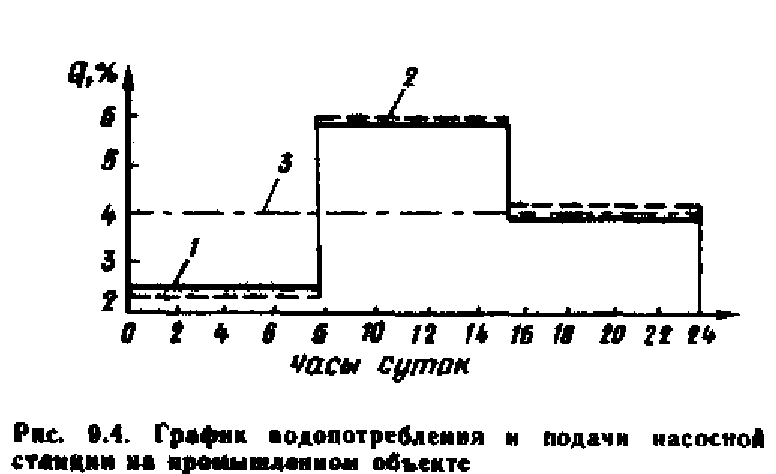

На рис. 9.4 показан график неравномерного водопотребления (линия /) промышленным предприятием по часам суток: в первую смену водопотребление равно 2,5% в 1 ч, во вторую смену — 6%, в третью смену — 4%. Если принять в данном случае ступенчатую работу насосов (линия 2), то для работы в первую смену должен быть подобран насос с подачей 2,2% в 1 ч, во вторую смену будет работать этот же насос и насос с подачей 4,25% (суммарная подача воды этими насосами с учетом параллельной их работы будет равна 6,05%); в третью смену насос с подачей 2,2% должен быть отключен и будет работать только второй насос с подачей 4,25%. Вместимость бака водонапорной башни будет: (6,05 —6)+(4,25 — -4)8=2,4%.

Если для данного графика водопотребления принять равномерную работу насосов (линия 5), то при их подаче 4,17% в 1 ч потребуется создать запас воды. Вместимость бака водонапорной башни будет: (6 — 4,17)8 = 14,67% суточного расхода.

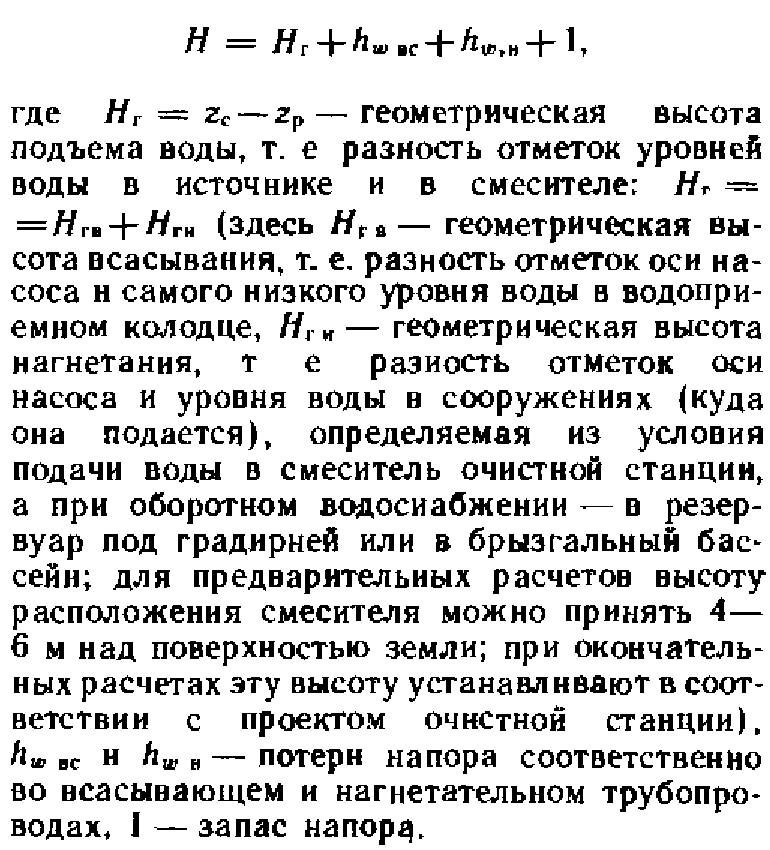

Насосы I подъема. Требуемый напор насосов станции I подъема определяют в соответствии с принятой схемой ее подачи. При подаче воды на очистные сооружения (рис. 9.5) полную высоту подъема насосов, м, определяют по формуле

При подаче воды в резервуары чистой воды из артезианских скважин полную высоту подъема воды насосами, м, находят по выражению
