Определение расчетного напора
Насосы II подъема. Требуемый напор насосов в безбашенной системе водоснабжения определяется аналогично напору насосной станции I подъема, подающей воду непосредственно в сеть. При системе с башней напор насосов станции II подъема опредбляют после полного расчета сети И вычисления высоты водонапорной башни. Напор на станции должен быть достаточным для обеспечения требуемого свободного напо-р"а в сети населенного пункта или промышленного предприятия ( с учетом потерь напора в сети и рельефа местности).

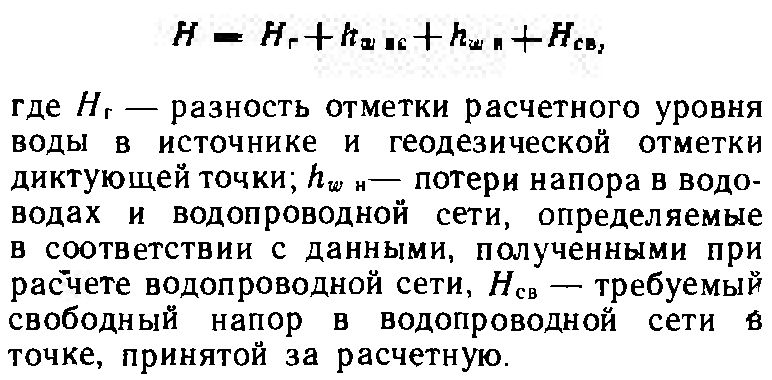

При подаче воды непосредственно в водопроводную сеть полную высоту подъема воды насосами, м, вычисляют по формуле:
Рассмотрим два наиболее часто встречающихся случая: 1) вода подается насосной станцией в водонапорную башню.

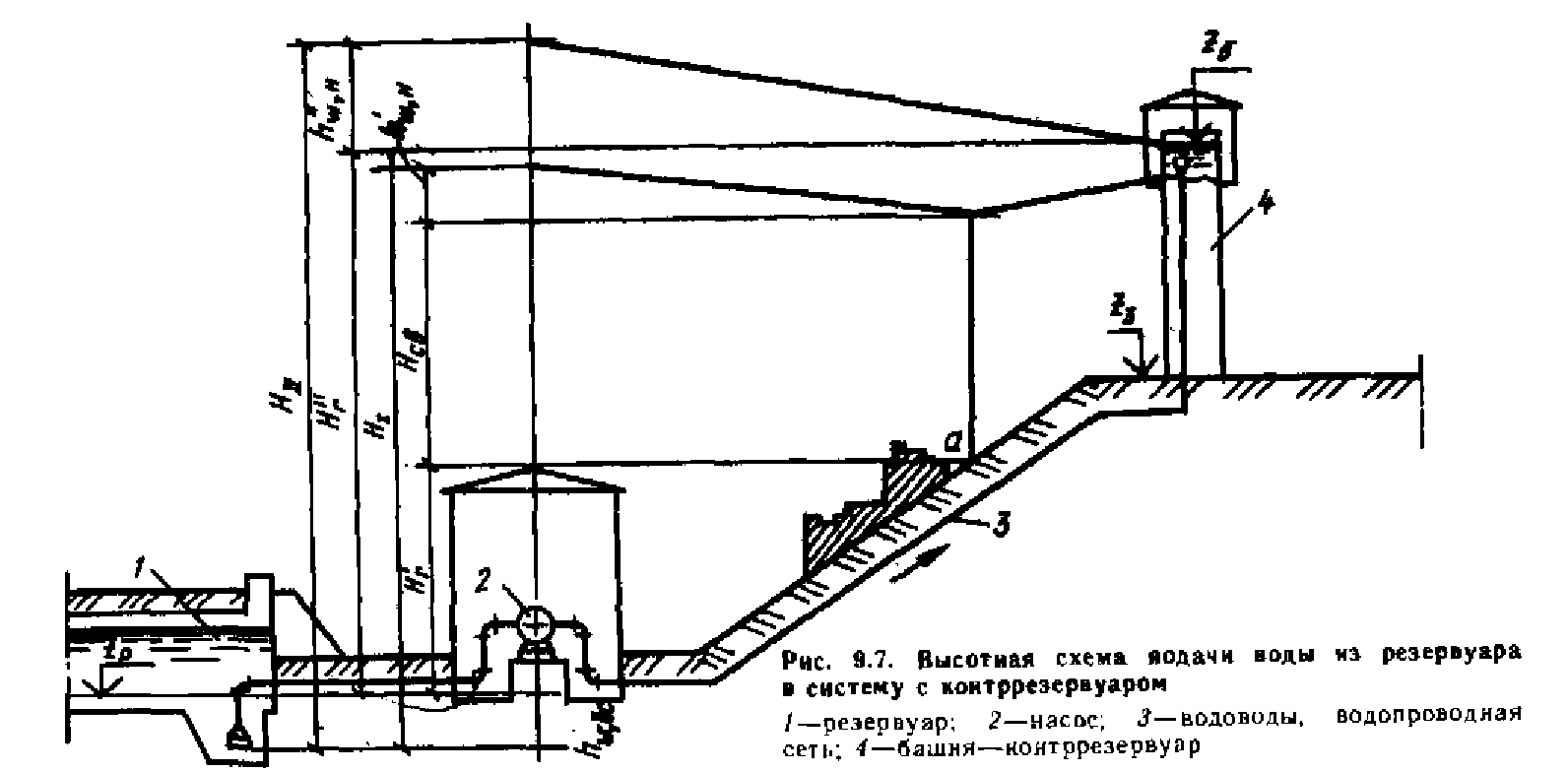

Пьезометрические линии для второго случая нанесены на рис. 9.7. При определении полной высоты подъема насоса надо учитывать режим работы насосной станции:
в часы максимального водопотребления, когда в диктующую точку часть воды подается насосной станцией, а другая часть поступает из водонапорной башни;
в часы минимального водопотребления, когда вода, подаваемая насосной станцией, поступает к потребителю, а избыток в количестве 1% транзитом в башню.
Напор насосов следует принимать равным наибольшему из полученных по расчету. Как правило, оказывается, что наибольший напор у насосов получается при транзитной подаче воды в башню.
По существующим правилам проектирования водопровода (СНиП 2.04.02-84) работа насосной станции должна быть проверена на случай возникновения пожара. Подача полного расчетного расхода воды на тушение пожара должна быть обеспечена в час максимального водо-разбора, т. е. в момент наиболее напряженной работы насосной станции н водопроводной сети.
При определении Q макс не учитывается расход воды на полив территории, а в системах промышленных водопроводов не учитывается расход воды на прием душей, м>1тье полов и технологического оборудования в производственных зданиях.

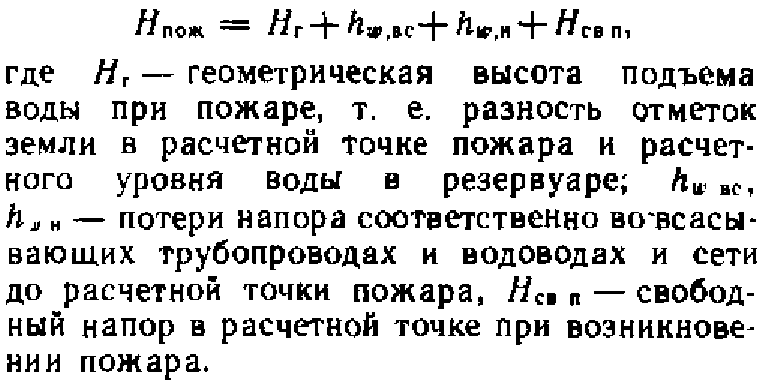

Полная высота подъема воды, м, в момент пожара определяется по зависимости:
При определении расчетной точки следует исходить из наиболее неблагоприятных условий работы насосной станции, т. е возможности возникновения пожара в наиболее возвышенных и наиболее удаленных от насосной станции точках территории, обслуживаемой водопроводом
Определение потерь во всасывающих н напорных коммуникациях насосной станции производят на пропуск расхода Qnl»«+Qmbkc, при этом запас потерь в коммуникациях насосной станции следует принимать во всасывающих 2,5 м, в напорных 5 м.
Свободный иапор в момент возникновения пожара в расчетной точке должен быть не менее 10 м
В системах водопроводов высокого давления свободный напор должен обеспечивать получение из гидрантов компактной струи высотой до 10 м. Системы высокого давления (с временным повышением давления при пожаре) применяют иногда в промышленных водопроводах. Водопроводы постоянного высокого давления применяют только на промышленных объектах повышенной пожарной опасности
При определении требуемого напора насосов II подъема в момент возникновения пожара следует рассматривать три основных случая: необходимый напор для пожаротушения больше напора, развиваемого хозяйственными насосами;
необходимый напор для пожаротушения равен напору, развиваемому хозяйственными насосами;
необходимый напор для пожаротушения меньше напора в режимной точке работы насосов до возникновения пожара.
В первом случае (рис. 9.8, а) следует устанавливать противопожарные насосы требуемого напора и подачи.
