Определение мощности приводного двигателя
Исходными данными для определения требуемой мощности электродвигателя являются секундная подача насоса Q, м3/с, и напор Я, м. Подачу и напор насоса принимают по режимной точке работы системы «насосы — водоводы — сеть» или «насосы — водоводы» (см. рис. 4.5).
Мощность приводного двигателя насоса, кВт, принимают больше мощности, потребляемой насосом, на случай перегрузок от неучтенных условий работы при непосредственном соединении вала насоса с валом электродвигателя

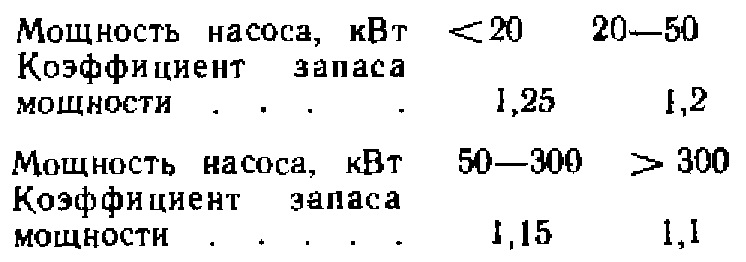

Коэффициент запаса мощности принимается в зависимости от мощности насоса:
при соединении приводного двигателя насоса через промежуточную передачу:
Полный напор насосов определяют из условия минимального расчетного уровня воды в источнике водоснабжения, который может изменяться как по сезонам года, так и в отдельные годы.
В связи с этим на насосной станции 1 подъема необходимо проводить анализ изменения режима работы насосных агрегатов при сезонных колебаниях уровня воды в источнике. Повышение уровня воды в водоеме в паводки приводит к уменьшению требуемой геометрической высоты подъема воды и, как следствие этого, к увеличению подачи воды насосными агрегатами и к повышению потребляемой мощности. Если электродвигатель не рассчитан на повышение потребляемой мощности, то он будет работать с перегрузкой и весьма часто выключаться из работы защитной автоматикой. Однако если мощность двигателя принять на подачу воды в пиковый момент паводка, который продолжается незначительное время и имеет небольшую повторяемость, двигатель в остальное время будет работать с недогрузкой, что вызовет понижение коэффициента мощности coscp и КПД двигателя. Следовательно, электродвигатель нужно подбирать из расчета требуемой мощности при
Если хозяйственные насосы одновременно являются и противопожарными, необходимо учесть режим работы насосов при пожаротушении, так как при снижении требуемого напора при пожаротушении подача насосов увеличится, что приведет к повышению потребляемой мощности электродвигателя.
При выборе электродвигателя к насосам необходимо знать мощность, частоту вращения, напряжение в питающей сети, тип и исполнение двигателя. Каждый двигатель независимо от его типа характеризуется номинальными данными. Номинальный режим двигателя соответствует максимальному КПД и удовлетворяет установленным нормам и требованиям в отношении нагрева, коэффициента мощности, электрической прочности и т. д., поэтому при подборе электродвигателя необходимо стремиться подобрать мощность двигателя как можно ближе к номинальной.
