Определение допустимой высоты всасывания и фундамента насосного агрегата
Выбор типа и числа противопожарных насосов надлежит производить с учетом совместной работы их с хозяйственными насосами. Если для пожаротушения устанавливают противопожарные насосы, то экономически целесообразно установить один рабочий противопожарный агрегат и один резервный. В соответствии с требованиями СНиП 2.04.0284 при установке противопожарных насосов следует предусматривать один резервный агрегат. Однако поскольку при наличии на насосной станции насосов с двумя различными характеристиками общее число резервных агрегатов принимается по табл. 9.2 (т. е. резервный противопожарный агрегат будет использоваться в качестве резерва и для хозяйственных насосов), лучше устанавливать два рабочих агрегата и один резервный.
При использовании противопожарного насоса в качестве резервного для хозяйственных насосов он будет работать с более высокими экономическими показателями и, следовательно, сократятся эксплуатационные расходы на установленную мощность, так как резервная мощность составляет 50% рабочей против 100% в I варианте.
При обеспечении противопожарного расхода включением в работу однотипных насосов число резервных агрегатов принимается в соответствии с табл. 9.2 по числу рабочих агрегатов в момент пожаротушения.
Определив подачу и напор насоса по сводному графику полей работы насосов (см. приложенйя), выбирают ближайший подходящий насос. Затем на основании графоаналитического расчета принимают различные меры (срезка рабочего колеса, изменение частоты вращения и т. д.) для обеспечения оптимального КПД цасоса. Данные графоналити-ческого расчета должны быть уточнены при эксплуатации насосной станции. Уточнение параметров производят при испытании насосов по окончании монтажа.

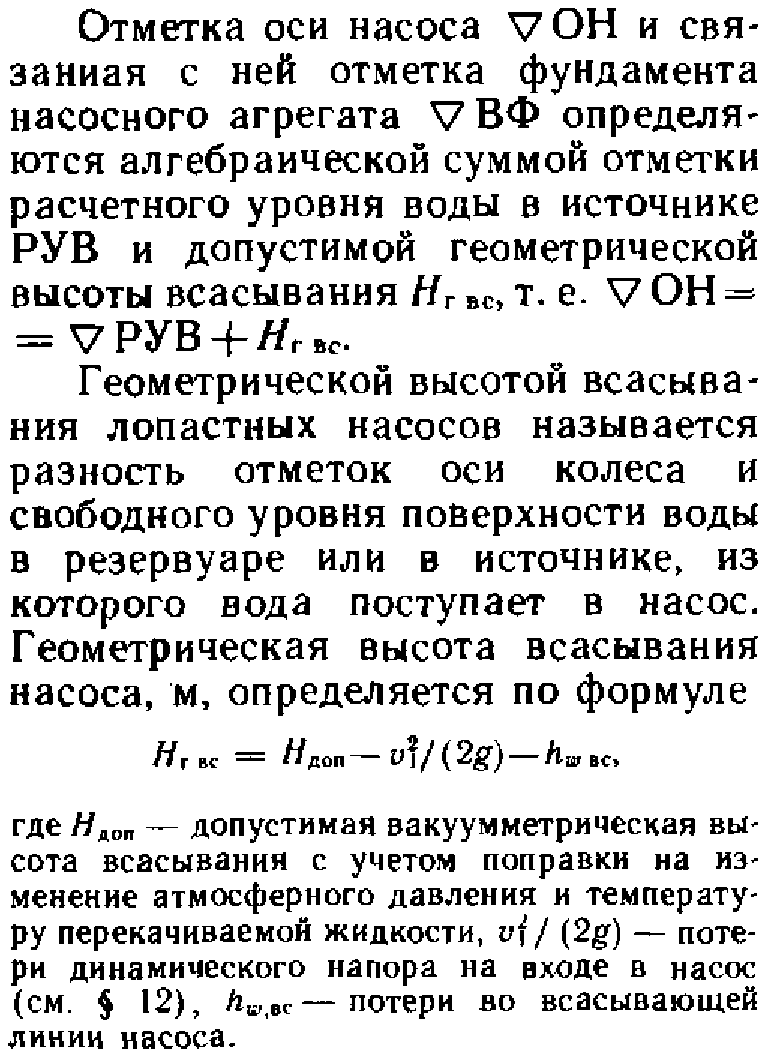

Увеличение HTtc позволяет уменьшить заглубление и снизить строительную стоимость насосной станции. Однако при неточном определении Нг вс, т. е. при завышении отметки оси насоса, может возникнуть кавитационный режим его работы, что приведет к снижению подачи и КПД насоса.

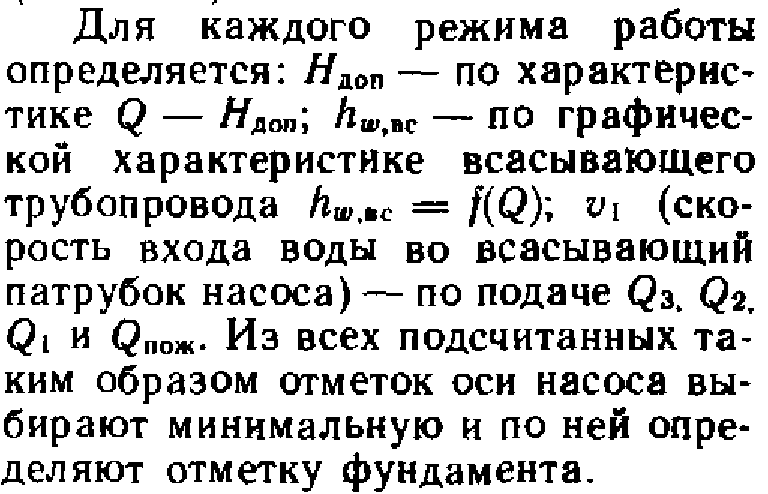

Для правильного определения отметки расположения оси насоса необходимо иметь: график совместной работы системы «насосы — водоводы — сеть», на который нанесены режимные точки работы насосов с изменением требуемой подачи; графическую характеристику всасывающего трубопровода;сведения о числе и типе насосов, устанавливаемых на насосной станции. После анализа этих данных для каждой требуемой подачи насосной станции определяем 7/г вс и Ядоп и затем vOH. Расчеты удобно вести в табличной форме (табл. 9.3).
В паспорте насоса указывают допустимую вакуумметрическую высоту всасывания, м, которую развивает насос на входе в рабочее колесо. Этот вакуум обычно задается для данной подачи при давлении, равном 0,1 МПа, и температуре перекачиваемой жидкости 20°С.

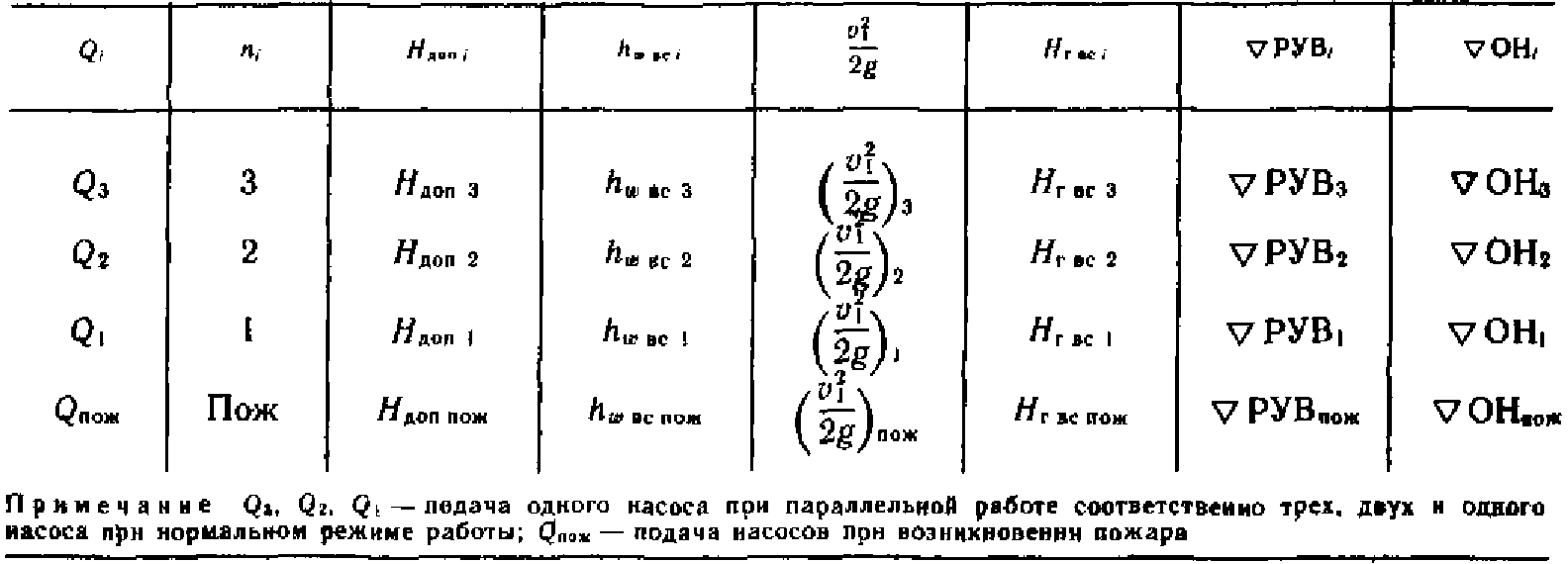

Таблица 9.3

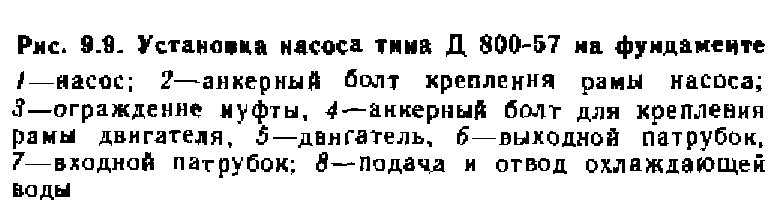

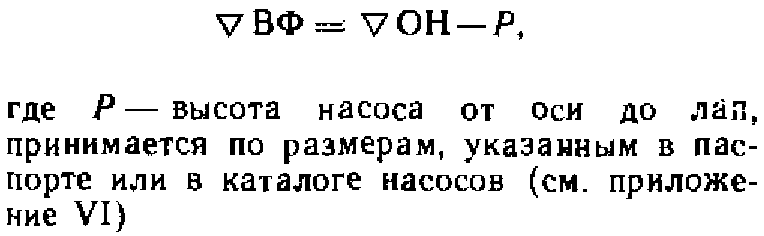

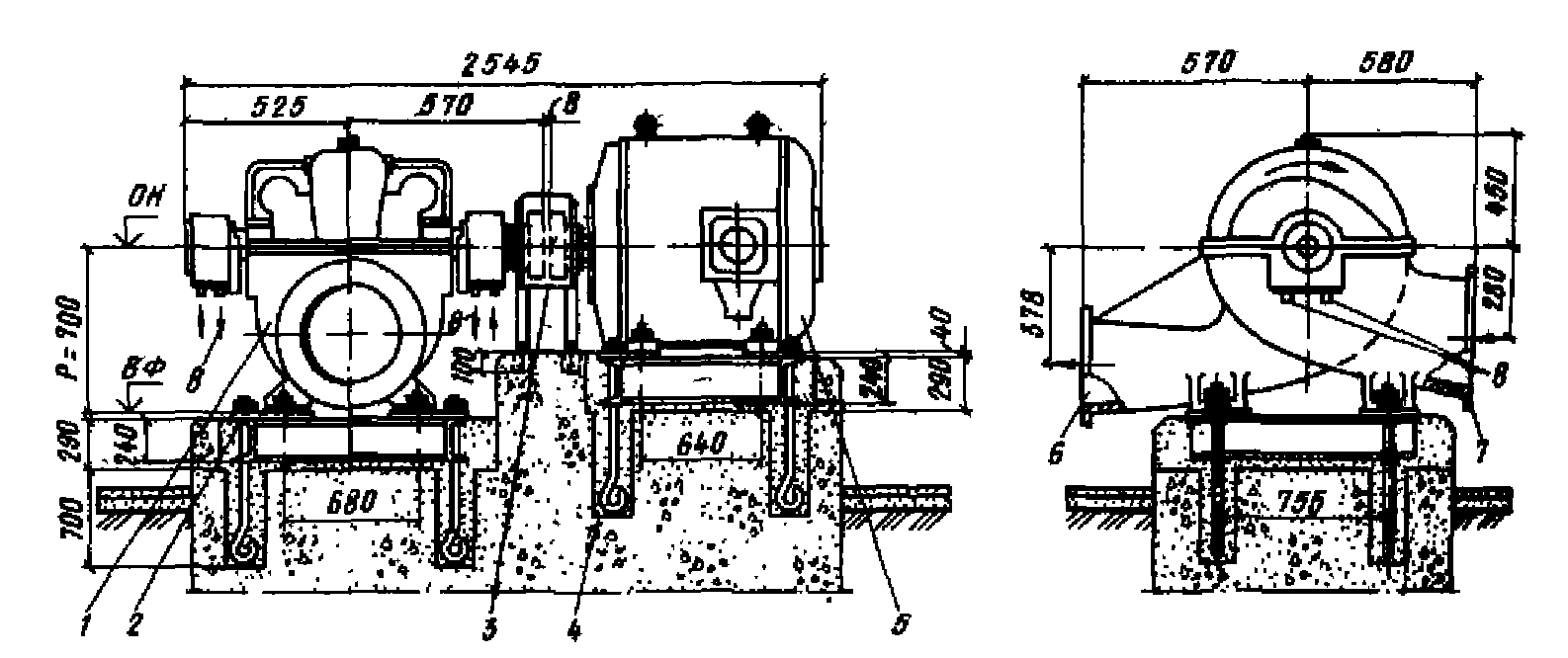

Отметка верха фундамента или рамы (рис. 9.9) определяется по формуле метры подачи и напора совпадают с параметрами характеристики Q — Н. В этих случаях необходимо определять мощность насоса и требуемую мощность приводного двигателя.

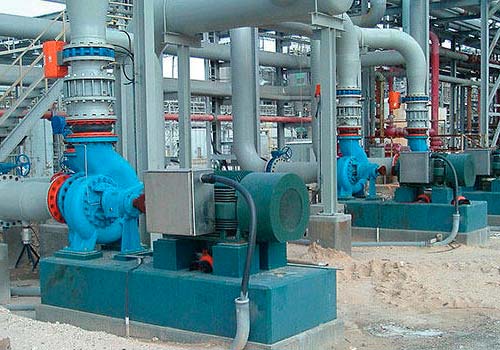

Высоту фундамента над уровнем чистого пола назначают в зависимости от удобства монтажа всасывающих и напорных трубопроводов, но не менее 150 — 200 мм. Кроме того, следует учитывать условия прочности, чтобы обеспечить передачу всех усилий (крутящего момента, инерционных сил й вибрации) от насоса к массе фундамента.
Ширину и длину фундамента принимают равной ширине и длине фундаментной плиты насоса плюс 50 — 150 мм.
