Насосы центробежные песковые
Песковые насосы предназначены для перекачивания продуктов обогащения руд, глиноземного производства, песчаных и других абразивных гидросмесей плотностью до 1300 кг/м3, с pH = 6 4-8, с температурой 5 — 60°С и с концентрацией твердых включений до 25%.
Отечественная промышленность выпускает песковые насосы НПБ для перекачивания гидросмесей плотностью 1900 кг/м3, с pH = 6.-4 12 и с концентрацией твердых включений до 30%.
Песковые насосы по конструкции консольные, одноступенчатые с открытым рабочим колесом одностороннего входа. В соответствии с ГОСТ 8388—77 эти насосы изготовляют двух типов: ПБ — с боковым входом жидкости, П — с осевым. Детали проточной части должны выполняться из износостойких металлов с покрытиями, резиной (Р), абразивноустойчивого материала — корунда на органической связке (К). Насосы изготовляются с горизонтальным и вертикальным (В) расположением вала, последние могут быть непогружными и погружными (П). Все эти насосы могут иметь специальное исполнение (О).
Поскольку насосы работают в очень тяжелых условиях, перекачивая гидросмеси с крупными частицами, их проточную часть, т. е. детали, непосредственно соприкасающиеся с перекачиваемой средой, покрывают армированной эластичной резиной. Это конструктивное решение позволяет значительно увеличить срок службы насоса и, кроме того, изношенную облицовку корпуса легко заменить запасной, так же как и покрытое резиной рабочее колесо.
Песковые насосы в гуммированном исполнении изготовляют для перекачивания гидросмесей с содержанием твердых частиц размером не более 6 мм при напоре, не превышающем 35 м.

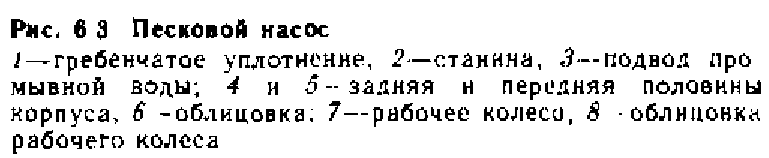

На рис. 6.3 представлен разрез насоса ПР 100/16/Р-СП*. Шарикоподшипниковые опоры вала этого насоса расположены в станине, которая одновременно является масляной ванной. Для предотвращения утечек масла в местах прохода вала через станину установлены гребенчатые уплотнения. Корпус насоса состоит из двух половин; передней, к которой прикреплен всасывающий патрубок, и задней, в которой размещен сальник. Для гидравлического уплотнения сальника подводится чистая вода под давлением, на 0,05 МПа превышающим рабочее давление насоса.
Песковые насосы изготовляются с подачей 5—1500 м3/ч при напоре 7,5 — 65 м. Насосы этого типа широко применяются при проведении строительных работ, для удаления песка из песколовок на канализационных очистных сооружениях, а также в других случаях, когда необходимо перекачивать воду, содержащую большое количество твердых гастиц.
Отечественная промышленность выпускает растворонасосы СО-48Б и СО-49Б, состоящие из насоса РН-2 и РН-4, вибросита и сборного рас-творовода длиной 30—40 м.
