Регулирование работы насосов
Регулированием работы насоса называется процесс искусственного изменения характеристики трубопровода или насоса для обеспечения работы насоса в требуемой режимной точке, т. е. для сохранения материального и энергетического баланса системы.
С развитием и укрупнением систем водоснабжения и канализации возрастает необходимость регулирования подачи насосных станций, поскольку они являются одним из крупнейших энергопотребителей. Кроме того, поддержание требуемого напора в сети приводит к уменьшению утечек и аварий на трубопроводах. В связи с этим в современном насосостроении разрабатываются способы плавного регулирования параметров насосов.
Работа системы «насос — сеть» регулируется изменением характеристики сети, частоты вращения рабочего колеса насоса, геометрии проточных каналов насоса и кинематики потока на входе в рабочее колесо. Одним из наиболее распространенных методов изменения характеристики сети является способ дросселирования задвижкой, установленной на напорной линии насоса. Установки дополнительного оборудования в этом случае не требуется, что является основным достоинством данного способа.
Дроссельное регулирование заключается во введении добавочного сопротивления в напорный трубопровод системы, благодаря чему характеристика Q—Н сети поднимается более круто Q— Нтр (рис. 4.2) и пересекает характеристику насоса в режимной точке 2, соответствующей требуемой подаче Q3. При этом требуемый напор в системе равен Нз, а насос развивает напор Н2. Следовательно, энергия N=Qsp, где Р—Н2 — Н3, теряется вследствие увеличения местного сопротивления в задвижке.
Полезная мощность насоса для обеспечения работы в точке 3 откуда видно, что КПД насосной установки уменьшается с увеличением разности между напором, развиваемым насосом, и напором, требуемым в сети.
Из-за существенных недостатков (неэкономичность и возможность регулирования только в сторону уменьшения подачи) способ дроссельного регулирования можно применять только на имеющих плавную характеристику небольших насосных агрегатах, где регулирование требуется в течение короткого времени.
Для устранения неустойчивой работы насосов применяют регулирование подачи насоса перепуском жидкости из напорной линии во всасывающую. Наиболее часто такое регулирование применяется в осевых насосах, у которых кривая мощности снижается с увеличением подачи. Перепуск жидкости во всасывающий трубопровод улучшает кавитационные качества насоса, но наличие циркуляции снижает КПД системы, требует устройства циркуляционного трубопровода и установки дополнительной арматуры, что усложняет коммуникации трубопроводов в помещении насосной станции. Поэтому данный способ не получил распространения в практике городского водоснабжения.
Затрачиваемая мощность насосной установки в этом случае:
Регулирование подачи впуском воздуха во всасывающий трубопровод является более экономичным, чем дросселирование, но позволяет только ограниченно изменять подачу из-за резкого ухудшения кавитационных качеств насоса. В системах водоснабжения этот способ вообще неприменим, так как нельзя подавать в сеть воду, смешанную с большим объемом воздуха.
Наиболее экономичным является регулирование режима работы насоса изменением частоты вращения рабочего колеса. Изменение частоты вращения ведет к изменению характеристики Q — Н насоса таким образом, что точка пересечения кривой насоса с характеристикой трубопровода соответствует требуемой подаче Qx при напоре Н*, т. е. сохраняется материальный и энергетический баланс системы.
Частоту вращения рабочего колеса насоса можно изменять применением двигателей с переменной частотой вращения (электродвигателей постоянного тока, электродвигателей переменного тока с переключением обмотки на различное число пар полюсов, коллекторных электродвигателей, паровых и газовых турбин, двигателей внутреннего сгорания).
На насосных станциях городского и промышленного водоснабжения наиболее широко применяют короткозамкнутые асинхронные электродвигатели, которые не допускают изменения Частоты вращения. В этом случае для изменения частоты вращения рабочего колеса насоса можно соединить насос и электродвигатель,с помощью регулируемой гидромуфты или электромагнитной муфты скольжения (ЭМС), либо применить асинхронный электродвигатель с вентиЛьнокаскадным преобразователем.
Введением сопротивления (реостата) в цепь фазного ротора асинхронного электродвигателя переменного тока также можно изменять частоту вращения, что дает существенный экономический эффект по сравнению с дроссельным регулированием. При малых мощностях регулирование включением сопротивления достаточно просто и надежно. При больших мощностях приходится включать крупные реостаты, и экономическая эффективность применяемого способа резко снижается. Кроме того, этот спосоо обладает следующими недостатками: уменьшаются пределы регулирования при малых нагрузках и усложняются конструкции двигателя вследствие добавления колец и щеток для подключения реостата.
При применении асинхронных электродвигателей, имеющих обмотку на статоре, которая переключается во время работы двигателями на различное число пар полюсов, экономическая эффективность регулирования параметров Q и Н насосов возрастает. Двигатели этого типа выпускаются двух-, трех- и четырехскоростными.
Наиболее простым способом изменения частоты вращения ротора асинхронного электродвигателя является изменение частоты тока. В настоящее время разработаны частотные приводы с полупроводниковыми преобразователями, применение которых значительно повышает экономическую эффективность регулирования параметров насоса.
Регулирование частоты вращения ротора фазного асинхронного электродвигателя возможно также с помощью каскадного соединения его с другими машинами. Различают два типа каскадного соединения:
электромеханический каскад — энергия скольжения с ротора регулируемого электродвигателя через выпрямитель подается на якорь двигателя постоянного тока и возвращается (за вычетом потерь) на вал регулируемого электродвигателя с помощью механической связи между ними;
электрический каскад — энергия скольжения с ротора регулируемого электродвигателя возвращается непосредственно в электросеть.
Экономическая эффективность этого способа регулирования за последнее время значительно возросла в связи с применением полупроводниковых выпрямителей.
Регулирование частоты вращения рабочего колеса насоса при постоянной частоте вращения ротора электродвигателя можно осуществить с помощью гидродинамической передачи (регулируемой гидромуфты).
Рабочими элементами гидромуфты являются колесо центробежного насоса (рис. 4.3) и колесо турбины, размещенные в общем корпусе и предельно сближенные (зазор 3—10 мм). Рабочее колесо центробежного насоса насажено на ведущий вал (электродвигателя). Колесо турбины закреплено на ведомом валу (валу насоса), соосном с ведущим валом. При вращении ведущего вала рабочая жидкость, находящаяся в каналах колеса насоса, получает приращение механической энергии и передает ее лопаркам колеса турбины. При выходе из колеса турбины рабочая жидкость вновь попадает во всасывающие отверстия колеса насоса,
и цикл повторяется. Основным способом регулирования частоты вращения ведомого вала является изменение наполнения рабочего пространства колес гидромуфты жидкостью. Потери в гидромуфте составляют около 2—3 %, поэтому полного равенства между частотой вращения ведущего и ведомого вала быть не может.

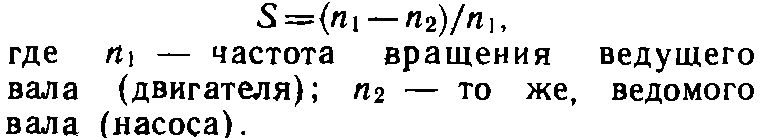

Разность частоты вращения ведущего и ведомого валов, отнесенная к частоте вращения ведущего вала, называется скольжением гидромуфты:
Из выражения (4.10) следует, что потери энергии в гидромуфте увеличиваются с уменьшением передаточного числа, т. е. они увеличиваются при возрастании глубины регулирования. Это обстоятельство является недостатком гидравлических муфт. Кроме того, гидравлические муфты конструктивно более сложны, чем насосы, и имеют слишком большие размеры, почти одинаковые с размерами насосов.
Основным достоинством регулирования частоты вращения с помощью гидромуфт является бесступенчатое, автоматическое и быстрое изменение частоты вращения ведомого вала.
В последнее время созданы новые системы регулируемого электропривода, которые могут быть применены для изменения частоты вращения рабочего колеса центробежного насоса. К ним относятся приводы с электромагнитными муфтами скольжения (ЭМС). Электромагнитная муфта состоит из двух вращающихся частей — индуктора и якоря. Якорь жестко соединен с валом электродвигателя, имеющим постоянную частоту вращения, а индуктор — с валом насоса. Якорь и индуктор максимально сближены и имеют между собой небольшой воздушный зазор. При отсутствии электротока в обмотке индуктора крутящий момент электродвигателя не передается на вал насоса. При включении индуктора возникает электромагнитное поле, под воздействием которого индуктор с некоторым скольжением вращается вслед за якорем и передает крутящий момент от электродвигателя рабочему колесу насоса. Частота вращения индуктора зависит от силы тока возбуждения.
В нашей стране выпускаются асинхронные, панцирные, индукторные И порошковые ЭМС. Анализ механических характеристик и конструкций ЭМС показывает, что в системах водоснабжения и канализации наиболее приемлемы ЭМС индукторного типа, коэффициент полезного действия которых при полном возбуждении ЭМС составляет 0,98.
Регулирование параметров насоса изменением геометрии проточных каналов применяется в осевых насосах типа ОП (изменение угла установки лопастей рабочего колеса см. в 2).
Регулирование режима работы насоса изменением кинематики потока на входе в рабочее колесо насоса осуществляется установкой поворотно-лопастного направляющего аппарата у входа в рабочее колесо.
Поворотйо-лопастный направляющий аппарат изменяет момент скорости (закрутку) потока на входе в рабочее колесо. При этом закрутка по направлению вращения рабочего колеса (положительная) уменьшает напор насоса, а против вращения (отрицательная) увеличивает напор. Этот способ регулирования допускает изменение подачи на 25 % при понижении напора на 15 % и уменьшении потребляемой мощности на 30 % номинальной. КПД насоса при указанной глубине регулирования снижается на 2—3 %. Регулирование параметров насоса входным направляющим аппаратом наиболее эффективно в системах с малым статическим напором.
На основании анализа работ по регулированию частоты вращения рабочего колеса цетробежного насоса можно сделать следующие выводы:
1. Применение регулируемого привода значительно повышает экономические показатели насосных станций — экономия электроэнергии достигает 10—15 %.
2. Применение регулируемого центробежного насоса позволяет уменьшить число насосов на насосных станциях.
3. На группу из трех-четырех
рабочих насосов достаточно иметь один регулируемый насос.
4. Из существующих способов регулирования электропривода следует рекомендовать привод с ЭМС индукторного типа, каскадные приводы различных типов и многоскоростные электродвигатели. Каскадные приводы следует применять для регулирования мощных агрегатов на крупных насосных станциях. На средних и малых насосных станциях более целесообразно применять простые и дешевьи приводы с ЭМС индукторного типа и частотные.
5. Применение входных направляющих аппаратов экономически целесообразно и конструктивно осуществимо на крупных насосных агрегатах в системах, где статический напор составляет незначительную часть напора насоса.

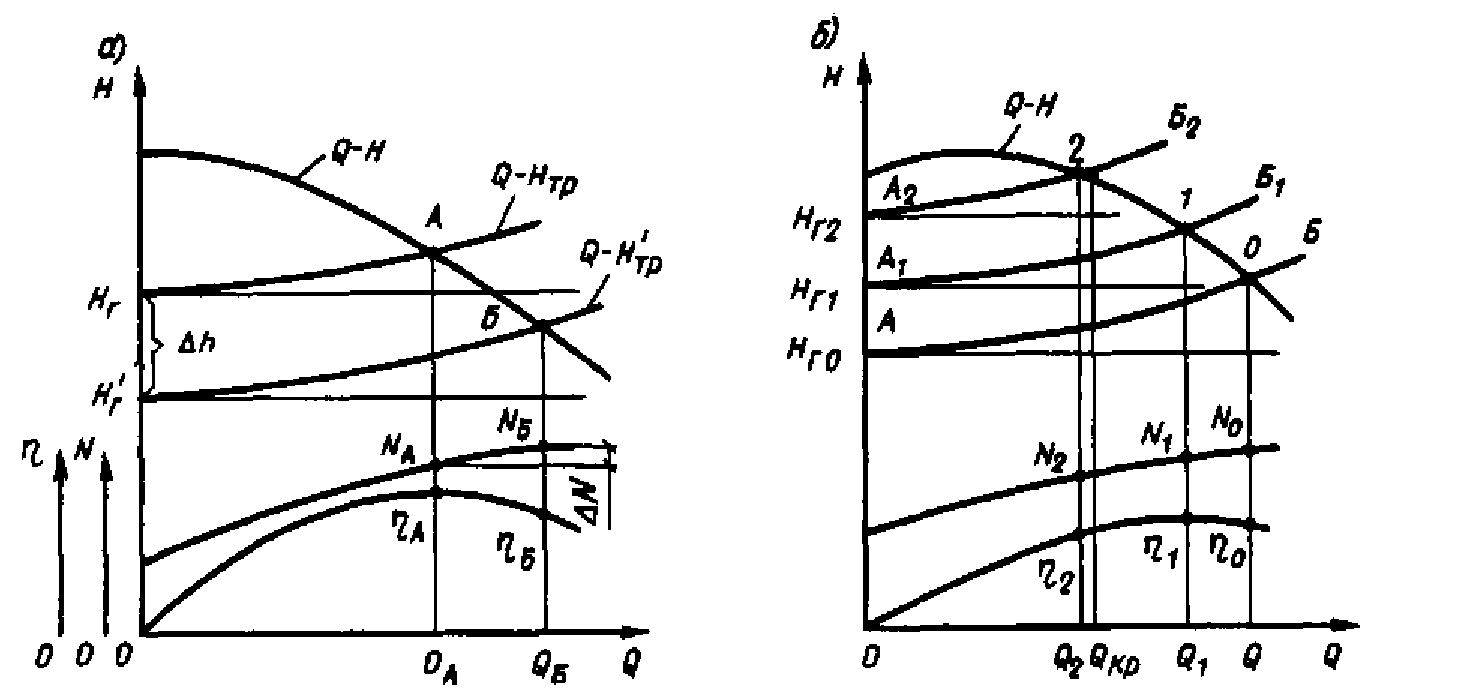

С повышением уровня воды в источнике геометрическая высота подъема Нг, равная разности отметок уровней свободных поверхностей воды в источнике и в смесителе, будет уменьшаться, т. е.
