Насосы-дозаторы

Насосы типа НД приводные горизонтальные (или вертикальные) одноплунжерные одинарного действия применяют для перекачивания чистых нейтральных и агрессивных жидкостей, эмульсий и суспензий с температурой не более 85°С. Конструкция насосов этого типа максимально унифицирована. Вся серия насосов создана на базе од-лого регулирующего механизма.

Насос состоит из гидроцилиндра, коробки регулирующего механизма, коробки привода, электродвигателя (рис. 5.18). Проточная часть гидроцилиндра выполнена из хромоникелевой стали. Уплотняющие манжеты плунжера изготовлены из маслобен-зостойкой резины или из фторопласта.

Подача насоса регулируется от О до максимума изменением длины хода штока и плунжера. Регулирующий механизм обеспечивает плавное бесступенчатое изменение подачи как на ходу, так и при выключенном электродвигателе. Регулирующий механизм имеет микрометрическую шкалу с ценой деления, равной 0,1 мм, и устройство для компенсации люфта в резьбе регулировочной гайки, что исключает самопроизвольное разрегулирование насоса. Погрешность в дозировании не превышает 0,1 — 2,5% независимо от изменения внешних параметров работы насоса.

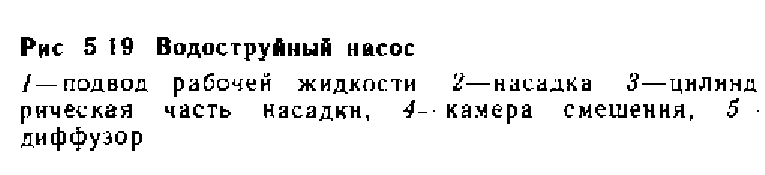

Насосы-дозаторы с помощью переходных фонарей и муфт можно объединять в двухплунжерные и многоплунжерные агрегаты, присоединяя последовательно регулирующие механизмы с гидроцилиндрами к одному электродвигателю. Такие дозаторные агрегаты (ДА) выпускают двух-трехцилиндровыми, и они могут дозировать одновременно два или три реагента. Например, на станции очистки воды можно одновременно дозировать коагулянт, полиакриламид и известковое молоко. Насосы-дозаторы выпускают семи К струйным насосам относятся: водоструйные насосы, работающие на воде; эжекторы — на газе или на воздухе; инжекторы — на паре; гидроэлеваторы — на горячей воде; га-зо- или пароструйные компрессоры — на газе или на паре. Все перечисленные струйные насосы и аппараты работают по общему принципу: кинетическая энергия рабочей жидкости (газа) передается перекачиваемой жидкости (газу) для ее засасывания и подъема. Принцип работы водоструйного насоса описан в 4. Здесь сообщаются дополнительные, в основном опытные, данные об определении некоторых размеров и конструктивных элементов водоструйных насосов (рис. 5.19).

Насадок водоструйного насоса принимают конусоидальным, сходящимся с криволинейным профилем со следующими размерами:
