Центробежные вертикальные насосы

Центробежные вертикальные насосы типа В консольные, одноступенчатые, с осевым входом жидкости в рабочее колесо предназначены для перекачивания воды и других чистых жидкостей.

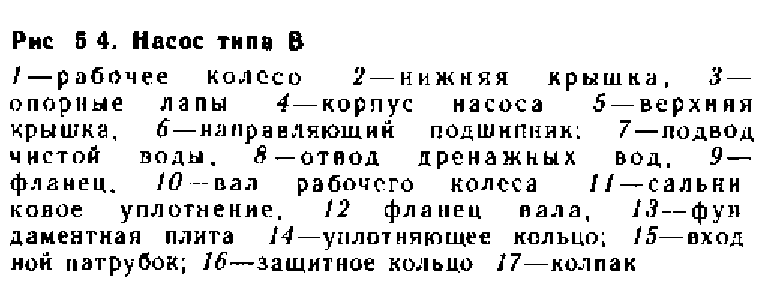

Основными деталями насоса (рис. 5.4) являются корпус, вал и рабочее колесо. Корпус насоса стальной, спиральный, с верхней крышкой (у насоса две крышки — верхняя и нижняя). У насосов 1200 В и 1600 В — корпус с двухзавитковым спиральным отводом, а у насосов 2000В и 2400В — с трехзавитковым, разделенным перегородками. Мно-гозавитковая конструкция корпуса позволяет значительно снизить радиальное усилие, действующее на вал насоса и направляющие подшипники. Одновременно перегородки увеличивают жесткость корпуса. Корпус насоса опирается лапами на две фундаментные плиты и закрепляется анкерными болтами. Насосы 1200В, 1600В, 2000В и 2400В после установки и выверки оси заливаются бетоном до оси насоса.

Входной патрубок насоса 600В отлит за одно целое с нижней крышкой корпуса и направлен вертикально вниз. У насосов 600В, 800В и 1000В перекачиваемая жидкость подводится по металлической всасывающей трубе и переходному патрубку, который присоединяется в нижней части корпуса на болтах. У насосов 1200В, 2000В и 2400В вода подводится по бетонной всасывающей трубе, присоединяющейся к корпусу насоса с помощью нижнего закладного чугунного кольца. На верхней крышке корпуса крепится направляющий подшипник и сальниковое уплотнение вала.

Вал насоса кованый стальной, около подшипника и сальника защищен электронаплавкой из нержавеющей стали. К подшипникам вала с лигнофолевым вкладышем подводится чистая вода под напором на 7—10 м выше рабочего и с расходом 0,5—1 л/с.

Уплотнение вала выполняют в двух взаимозаменяемых вариантах: двойное торцовое и сальниковое с мягкой набивкой. Оба варианта требуют подвода чистой воды для защиты уплотнения от нагревания и износа абразивными частицами.

Рабочее колесо стальное (у насосов 600В, 800В и 1000В чугунное) с осевым входом жидкости крепится к фланцу вала. Фланец закрывается колпаком, который улучшает гидравлику потока в проточной части колеса. Уплотнение рабочего колеса (щелевое) состоит из двух колец; стальное защитное кольцо прикреплено к колесу, а чугунное уплотняющее— к корпусу насоса (у насоса 600В к нижней крышке). Вследствие того что крышка и переходный патрубок съемные, можно ремонтировать уплотнение колеса без разборки насоса.

Привод насосов типа В осуществляется вертикальными электродвигателями. Соединение валов двигателя и насоса жесткое фланцевое.

Фланцы отковываются за одно целое с валом. Осевые усилия и вес ротора агрегата воспринимаются пятой электродвигателя.

Не рекомендуется применять центробежные вертикальные насосы с длинным валом, так как это требует установки нескольких валов-проставок и дополнительных направляющих подшипников Весьма трудно выполнить тщательную центровку длинного вала с промежуточными сочленениями. Излом же осевой линии вала приводит к вибрации и быстрому выходу из строя направляющих подшипников. Расстояние между фланцами вала электродвигателя и вала насоса регламентируется заводом-изготовителем из расчета установки одного вала-проставки.

Насосы 600В-1,6/100 и 800В-2,5/40 изготовляются серийно, остальные — по индивидуальным заказам.
